Các kiểu kết cấu trong một công trình F&B: gì đụng được, gì không

Phần lớn ý tưởng thiết kế quán cafe hay nhà hàng đều khả thi về mặt kết cấu. Vấn đề là chi phí và thời gian để làm cho nó khả thi thường được phát hiện quá muộn, khi bản vẽ nội thất đã chốt và mặt bằng đã ký thuê.

Tường nào được đục, tường nào không?

Đây là câu hỏi số một khi biến một căn nhà phố thành quán, vì gần như thiết kế nào cũng muốn thông hai phòng lại hoặc mở toang mặt tiền để lấy sáng. Về nguyên tắc, tường trong nhà chia thành hai nhóm: tường chịu lực tham gia truyền tải trọng từ sàn và mái xuống móng, và tường ngăn chỉ để chia không gian, tự nó chỉ mang trọng lượng bản thân.

Vài dấu hiệu nhận biết sơ bộ, dùng để đặt nghi vấn chứ không dùng để ra quyết định: tường chịu lực thường dày hơn phần còn lại của nhà, chạy liên tục và thẳng hàng qua các tầng, nằm đúng dưới vị trí đầu dầm sàn, hoặc trùng với trục cột. Tường ngăn thường mỏng, dừng lại ở một tầng, có thể có vị trí lệch nhau giữa các tầng. Nhà phố ở Việt Nam có cả hai hệ phổ biến: hệ khung bê tông cốt thép (cột và dầm chịu lực, tường chỉ là bao che) và hệ tường chịu lực xây gạch, thường gặp ở công trình cũ hơn. Hai hệ này cho phép mức độ can thiệp rất khác nhau.

Rủi ro lớn nhất khi cải tạo là mở mặt tiền. Mặt tiền nhà phố thường là nơi tập trung cả tải đứng lẫn khả năng chống chuyển vị ngang của cả khối nhà. Khi tháo một mảng tường lớn để làm cửa kính, phần tải mà mảng tường đó đang gánh phải được chuyển sang một dầm gánh mới, dầm này lại truyền xuống hai gối đỡ ở hai bên, và hai gối đỡ đó truyền tiếp xuống móng. Nếu chỉ làm nửa chuỗi, tức đặt dầm mà không kiểm tra phần đỡ bên dưới, thì vấn đề chỉ dời chỗ chứ không mất đi. Việc này bắt buộc phải có kỹ sư khảo sát, có hồ sơ tính toán, và trong nhiều trường hợp phải xin phép cải tạo theo quy định của địa phương trước khi phá dỡ.

Sơ đồ nguyên lý do đội kỹ thuật dựng, không thay thế bản vẽ kết cấu cho một mặt bằng cụ thể.

Gác lửng thêm chỗ ngồi có an toàn không?

Gác lửng là cách nhanh nhất để tăng số ghế trên cùng một diện tích thuê. Nhưng cần nhớ một điều: hoạt tải thiết kế cho khu vực ăn uống tập trung đông người cao hơn phòng ở của nhà dân. Một sàn cũ vốn được tính cho phòng ngủ không đương nhiên đủ khả năng làm khu vực kê bàn ăn với người đứng ngồi liên tục. Giá trị hoạt tải cụ thể tra theo quy chuẩn xây dựng hiện hành và do kỹ sư chọn theo đúng công năng, không nên lấy theo cảm tính hay theo kinh nghiệm nhà thầu nội thất.

Về phương án, gác lửng bằng hệ dầm thép và sàn nhẹ thường được ưu tiên hơn sàn bê tông đổ tại chỗ, vì trọng lượng bản thân nhỏ hơn nhiều, thi công nhanh và có thể tháo dỡ khi trả mặt bằng. Ba điểm cần kiểm soát: liên kết vào kết cấu cũ (bắt vào dầm hay khoan neo vào tường gạch là hai câu chuyện hoàn toàn khác nhau về độ tin cậy), độ võng và rung khi nhiều người di chuyển cùng lúc, và chiều cao thông thủy cả trên lẫn dưới lửng. Một gác lửng đúng kết cấu nhưng để khách phải cúi đầu là một gác lửng hỏng về công năng. Lan can và cầu thang lên lửng cũng là cấu kiện chịu lực, phải tính tải xô ngang chứ không chỉ làm cho đẹp.

Mái che sân vườn và vách kính mặt tiền chịu tải gì?

Khu ngồi ngoài trời gần như luôn cần mái che, và mái che là nơi tải gió chiếm vai trò chính chứ không phải trọng lượng vật liệu. Một mái nhẹ dạng bạt căng hoặc tấm polycarbonate có thể chỉ nặng vài chục kg mỗi mét vuông, nhưng lực gió bốc theo phương thẳng đứng có thể lớn hơn cả trọng lượng đó, khiến mái bị hút lên. Vì vậy phần neo chân cột và liên kết xà gồ mới là chỗ quyết định, không phải độ dày tấm lợp. Kèm theo đó là thoát nước mái: độ dốc, máng thu, đường ống xuống và điểm xả cuối phải tính theo lượng mưa lớn, vì nước đọng trên mái nhẹ là một dạng tải tích lũy nguy hiểm.

Vách kính lớn mặt tiền cũng vậy. Kính không tự đứng, nó đứng nhờ hệ khung nhôm hoặc thép và nhờ điểm liên kết vào sàn với dầm phía trên. Khi nhịp kính rộng, người thiết kế thường phải chọn giữa tăng tiết diện đố đứng hoặc tăng chiều dày kính. Với mặt kính ở khu vực có người qua lại, kính an toàn dạng cường lực hoặc dán nhiều lớp là lựa chọn mặc định, và cần kiểm tra cả biến dạng của khung dưới tải gió chứ không chỉ kiểm tra khả năng chịu vỡ.

Những tải tập trung nào hay bị bỏ quên?

Đây là nhóm gây bất ngờ nhiều nhất, vì chúng không nằm trong bản vẽ kết cấu ban đầu mà xuất hiện từ ý tưởng thiết kế nội thất. Vài con số vật lý để hình dung độ lớn:

• Hồ cá, tiểu cảnh nước: nước khoảng 1000 kg mỗi mét khối. Một mặt nước 3 m² sâu 0,5 m đã là khoảng 1.500 kg, chưa tính thành bể, đá và lớp chống thấm.
• Bồn cây lớn có đất trồng: đất ẩm nặng hơn nước tính theo thể tích, nên một bồn cây cao ngang người ở giữa sàn lửng là một tải tập trung đáng kể.
• Quầy bar xây bê tông: bê tông cốt thép khoảng 2400 kg mỗi mét khối, cộng đá mặt bàn. Quầy bar dài luôn nên được kiểm tra riêng, nhất là khi đặt trên sàn lửng.
• Tủ mát, tủ đông, kho lạnh, lò nướng: tải tĩnh lớn tập trung trên diện tích chân đế nhỏ, thường kèm rung và nhiệt. Kho lạnh còn có cả tải của vách panel và hàng hóa bên trong.
• Bồn nước, máy lọc, bình gas dự trữ: hay bị đặt vào góc kỹ thuật sau cùng, khi kết cấu đã cố định.

Nguyên tắc thực dụng: bất kỳ hạng mục nào ước tính vượt khoảng 300 kg trên một điểm hoặc một ô sàn nhỏ đều nên được liệt kê và gửi cho kỹ sư ngay từ giai đoạn concept. Chi phí để kỹ sư đọc một danh sách là gần bằng không; chi phí để gia cố một sàn đã lát đá là rất khác.

Treo lên trần thì trần chịu được bao nhiêu?

Thẩm mỹ quán hiện nay dùng rất nhiều thứ treo: cụm đèn trang trí lớn, quạt trần công nghiệp, mảng cây giả phủ trần, tấm tiêu âm, hệ ống hút mùi bếp, dàn lạnh treo. Điểm chung là chúng đều truyền tải lên trần và phần lớn không thể neo vào trần thạch cao. Trần trang trí chỉ chịu được trọng lượng bản thân nó. Mọi vật nặng phải xuyên qua trần trang trí để neo trực tiếp vào sàn bê tông hoặc dầm phía trên, bằng nở neo đúng chủng loại và đúng chiều sâu khoan.

Hệ hút mùi bếp đáng chú ý nhất: ống inox chạy dài, có nước đọng dầu mỡ theo thời gian, có rung từ quạt, và bị làm nóng. Đây là tải động chứ không phải tải tĩnh, cần nhiều điểm treo hơn cảm giác thông thường và cần có giảm chấn. Với các mảng trang trí nặng treo trên đầu khách, cách làm an toàn giống với dàn dựng sự kiện: mỗi vật có liên kết chính và một cáp an toàn phụ. Chi tiết về nguyên tắc treo tải trên đầu người, mời đọc thêm bài treo màn hình LED an toàn: tải trọng và khung truss.

Bếp và khu ướt cần chuẩn bị gì?

Bếp là nơi hội tụ ba thứ cùng lúc: tải thiết bị nặng, nước, và nhiệt. Về kết cấu, hai việc quan trọng nhất là chống thấm và độ dốc thoát sàn. Một sàn bếp thấm xuống tầng dưới là hỏng hóc tốn kém nhất trong ngành, vì phải phá lớp hoàn thiện để xử lý lại và thường phải đóng cửa quán. Lớp chống thấm phải làm liên tục qua chân tường, lên cao hơn cao độ ngập tối đa, và được thử nước trước khi lát. Rãnh thoát và hố ga cần đủ tiết diện cho lưu lượng rửa thực tế, không lấy theo tiêu chuẩn bếp gia đình.

Ngoài ra, khu bếp và khu ướt thường cần hạ cao độ sàn kết cấu để có chỗ cho lớp dốc và ống thoát mà vẫn phẳng với sàn phòng ăn. Nếu quyết định này đến sau khi đã đổ sàn, phương án còn lại là nâng bậc, và bậc trong lối đi phục vụ là một rủi ro vận hành lâu dài. Việc phối hợp mặt bằng bếp với luồng khách và luồng phục vụ nên làm cùng lúc với việc chốt vị trí thiết bị nặng, gần với cách tiếp cận trong bài thiết kế không gian bán lẻ thời AI.

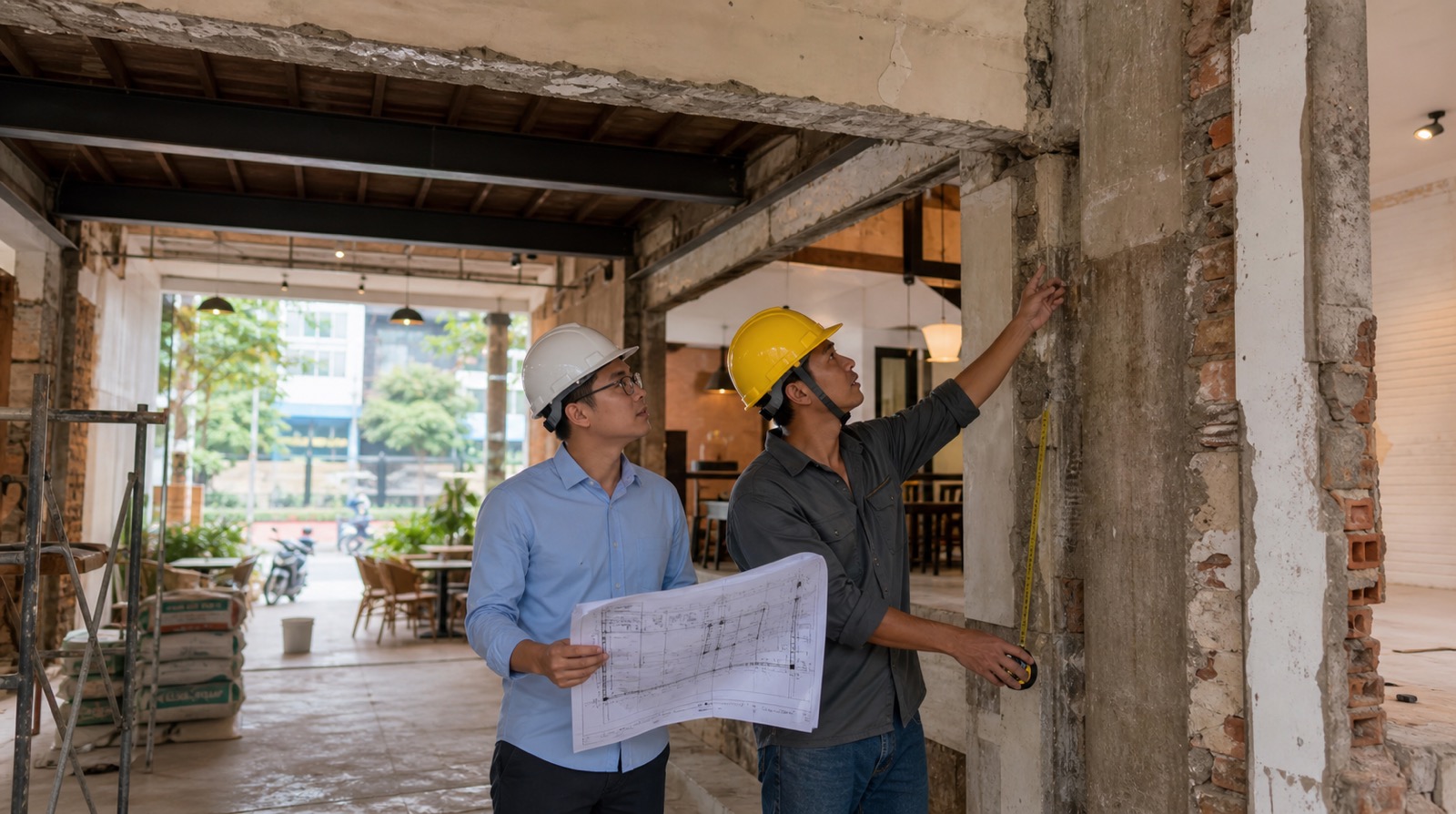

Checklist khảo sát trước khi chốt phương án thiết kế

Làm xong tám việc này, cuộc trao đổi với đơn vị thiết kế sẽ đổi bản chất: thay vì tranh luận cảm tính về việc gì đẹp, hai bên bàn trên một danh sách ràng buộc rõ ràng. Với các chủ quán đang tính chuyện vận hành sau khai trương, phần con người và quy trình có thể tham khảo bài AI Agent cho nhà hàng. Còn nếu cần một đầu mối gom cả phần thiết kế, thi công và truyền thông khai trương về một chỗ, xem danh mục dịch vụ của Chạm AI Agency.

Bài viết mang tính tham khảo. Mọi số liệu nêu ở dạng khoảng ước tính, phụ thuộc hồ sơ kết cấu thực tế của từng công trình. Không tự phá dỡ cấu kiện chịu lực khi chưa có kiểm định và hồ sơ của kỹ sư.
