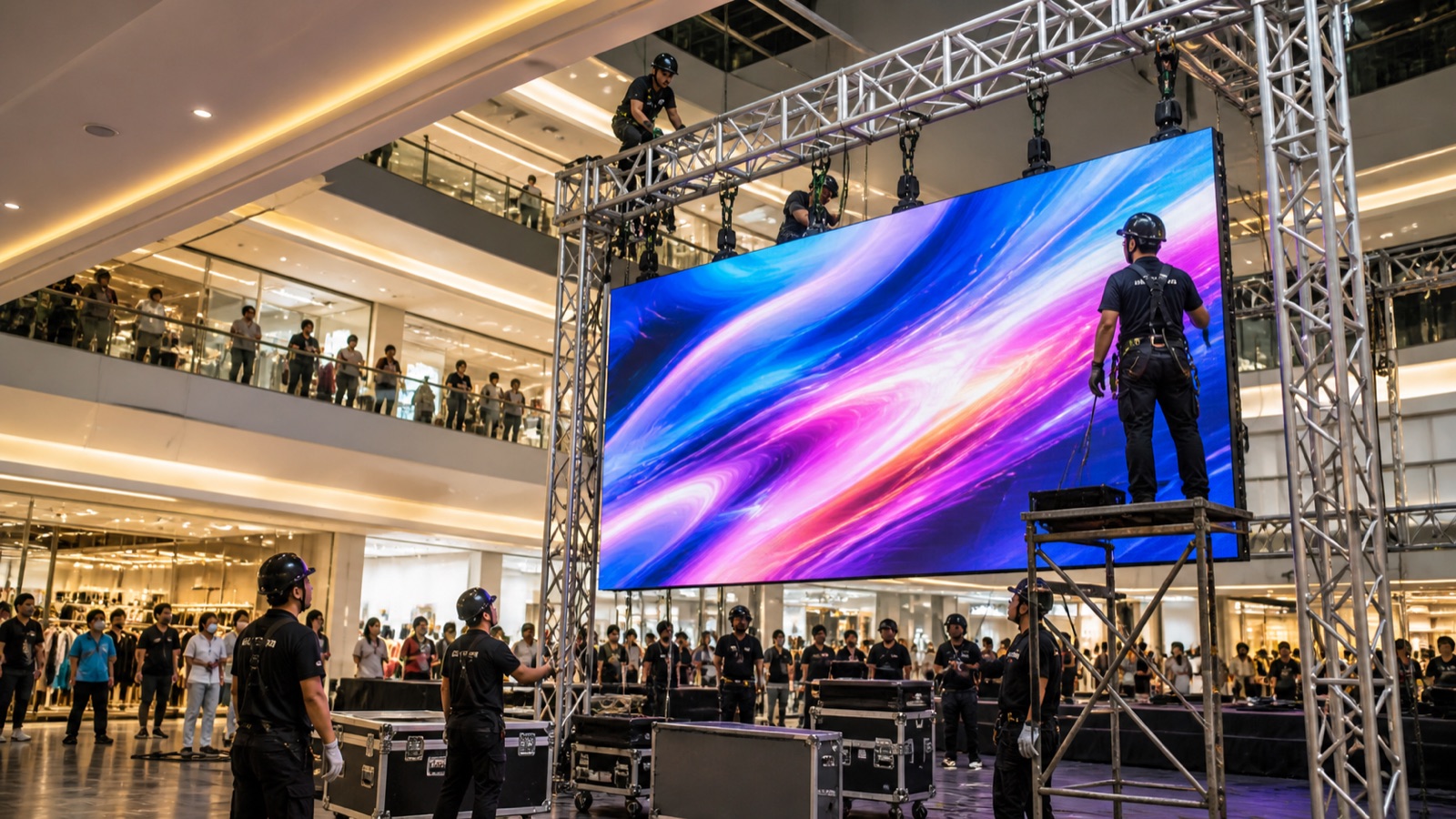

Treo màn hình LED sự kiện: tải trọng, khung truss và an toàn kết cấu

Một màn hình LED 8 mét ngang treo trên đầu khán giả là một cấu kiện chịu lực, không phải một món trang trí. Phần lớn tranh cãi giữa chủ sự kiện và nhà thầu xảy ra vì không ai viết ra con số tải trọng ngay từ đầu.

Màn hình LED nặng bao nhiêu trên mỗi mét vuông?

Cabinet LED cho thuê sự kiện hiện nay chủ yếu là khung nhôm đúc kích thước 500x500mm hoặc 500x1000mm. Khoảng khối lượng tham khảo: 25-40 kg/m² với màn trong nhà và 40-70 kg/m² với màn ngoài trời, vì vỏ ngoài trời dày hơn, có gioăng chống nước và tản nhiệt lớn hơn. Khoảng này chỉ để ước lượng ngân sách và sơ bộ kết cấu. Trước khi chốt phương án treo, phải lấy đúng datasheet của model cabinet mà nhà thầu sẽ giao, vì hai màn cùng pitch P3 của hai hãng khác nhau có thể chênh nhau 30% khối lượng. Pitch không quyết định cân nặng, kết cấu cabinet mới quyết định.

Từ đó ra con số đầu tiên: màn 8m x 4m là 32 m². Với cabinet trong nhà 32 kg/m², riêng phần màn đã khoảng 1.020 kg. Đây mới là tải tĩnh của thiết bị hiển thị, chưa tính bất kỳ thứ gì đỡ nó.

Tổng tải treo gồm những gì?

Tải thiết kế của hệ treo không bằng khối lượng màn. Cần cộng thêm bốn nhóm: khung truss hoặc khung ghép cabinet, pa lăng xích và cáp treo, hệ cáp tín hiệu cùng nguồn chạy dọc màn, và các phụ kiện gắn kèm như bạt che, đèn viền, logo. Trong thực tế thi công, tổng tải treo thường rơi vào 1,2 đến 1,4 lần khối lượng màn. Với ví dụ 1.020 kg ở trên, tải thiết kế nên lấy quanh 1.300-1.400 kg.

Con số này phải được đối chiếu ngược lại với sức chịu của địa điểm. Nhiều nhà thi đấu, trung tâm hội nghị và sảnh khách sạn có bảng công bố tải cho phép trên từng điểm treo mái, thường theo dạng "tối đa bao nhiêu kg mỗi điểm". Nếu địa điểm không có tài liệu này, mặc định là không được treo lên mái, phải chuyển sang chân đỡ đứng hoặc hệ ground support tự đứng.

Ước tính minh họa từ chính các con số trong bài, không thay thế tính toán của kỹ sư cho từng phương án cụ thể.

Chọn khung truss theo khẩu độ thế nào?

Truss nhôm sự kiện phổ biến ở hai họ: truss tam giác ba thanh cho tải nhẹ và truss hộp bốn thanh cho tải nặng. Tiết diện thông dụng đi từ 300x300mm lên 400x400mm, 450x450mm và các cỡ lớn hơn. Nguyên tắc chọn không nằm ở cảm giác "nhìn cho chắc" mà ở bảng tải theo khẩu độ do nhà sản xuất công bố: mỗi loại truss có một bảng ghi rõ với nhịp vượt bao nhiêu mét thì chịu được bao nhiêu kg tải phân bố đều, kèm độ võng tương ứng. Khẩu độ tăng gấp đôi thì khả năng chịu tải giảm rất nhanh, không phải giảm một nửa.

Ba lỗi hay gặp trong thi công màn LED sự kiện. Thứ nhất, dùng bảng tải của truss chính hãng cho truss gia công trong nước không có hồ sơ vật liệu. Thứ hai, treo màn vào giữa nhịp trong khi bảng tải tính cho tải phân bố đều, làm mô men uốn thực tế lớn hơn nhiều so với giả thiết. Thứ ba, bỏ qua độ võng: truss có thể chưa gãy nhưng võng tới mức mép trên màn tách khỏi phương thẳng đứng, khiến ảnh cong và các cabinet ép lệch khớp nối.

Cần bao nhiêu điểm neo và hệ số an toàn bao nhiêu?

Quy tắc làm việc thông dụng: khoảng cách giữa hai điểm treo liền kề giữ trong 2 đến 2,5 mét. Màn khẩu độ 8 mét vì thế thường có 4 đến 5 điểm, màn 10 mét cần 5 đến 6 điểm. Điểm neo phải rơi đúng vào nút của truss hoặc vào thanh ngang được thiết kế để chịu lực, không kẹp bừa vào giữa thanh chéo. Với hệ nhiều tầng cabinet, hàng trên cùng là hàng chịu toàn bộ trọng lượng phía dưới, nên khóa treo và thanh treo của hàng này phải đúng chủng loại của hãng, không thay bằng phụ kiện tương đương.

Về hệ số an toàn, ngành biểu diễn quốc tế thường dùng 5:1 cho cáp và xích nâng, và siết lên 8:1 đến 10:1 cho phụ kiện treo phía trên khu vực có người. Nghĩa là một khóa ghi tải phá hủy 1.000 kg chỉ nên xem như chịu 100-125 kg trong điều kiện có khán giả bên dưới. Ngoài ra mọi thiết bị gắn rời như loa nhỏ, đèn, biển hiệu treo trên khung màn phải có cáp an toàn phụ, để nếu khớp chính tuột thì vật không rơi tự do.

Dựng ngoài trời: tải gió tính ra sao?

Màn LED là một bề mặt kín, gần như một cánh buồm. Áp lực gió động có thể ước lượng bằng công thức vật lý cơ bản q = 0,613 × V² (q tính bằng Pascal, V bằng mét trên giây). Ở tốc độ gió 15 m/s, tương đương khoảng 54 km/h, q xấp xỉ 138 Pa, tức khoảng 14 kg lực ngang trên mỗi mét vuông màn. Với màn 32 m², đó là hơn 450 kg đẩy ngang, chưa nhân hệ số hình dạng và hệ số giật. Lực này chuyển thành mô men lật ở chân đỡ, nên chân phải có đối trọng hoặc neo xuống nền theo tính toán riêng.

Vì vậy mọi phương án ngoài trời cần một ngưỡng gió dừng vận hành viết trong hợp đồng, kèm ai là người ra quyết định và mất bao lâu để hạ màn. Nhiều đơn vị thi công lấy mốc quanh cấp 6 theo thang Beaufort, khoảng 11-14 m/s, để ngừng vận hành và tháo bạt hứng gió. Con số cụ thể do đơn vị chịu trách nhiệm kết cấu đưa ra dựa trên chiều cao lắp, mặt bằng và loại chân đỡ.

Checklist nghiệm thu kết cấu trước giờ G

Checklist này nên nằm chung với phần hậu cần tổng thể của chương trình, có thể ghép vào checklist tổ chức sự kiện doanh nghiệp để không bị tách rời khỏi timeline. Khi làm việc với nhà thầu, hãy yêu cầu con số trước khi bàn giá, vì báo giá thuê màn hình LED theo mét vuông gần như không phản ánh phần khung và rigging đi kèm. Với chương trình có nhiều hạng mục treo cùng lúc, một đầu mối điều phối duy nhất trong dịch vụ tổ chức sự kiện trọn gói giúp gom trách nhiệm kết cấu về một chỗ thay vì chia cho ba nhà cung cấp.
